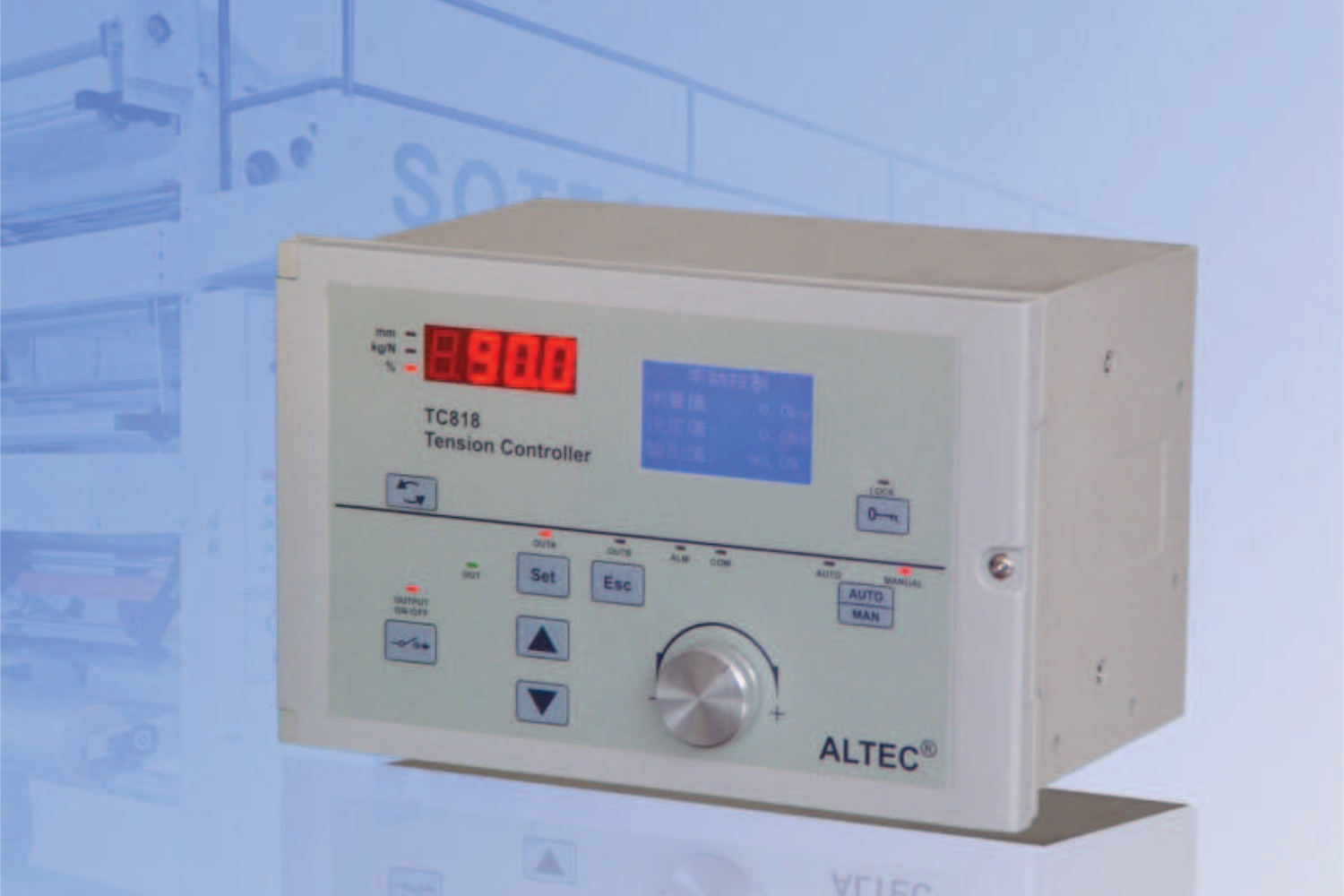

TC818全自動張力控制器

?TC818全自動張力控制器PDF下載

張力控制器

概述

TC818張力控制器采用圖形液晶顯示器,可選擇中、英文顯示,界面友好易用,可輸出0~24V/4A或0~36V/3A直接驅動磁粉離合器,磁粉制動器,也可以輸出0~5V,4-20mA,-5V~+5V信號,控制變頻器,伺服電機或其它執行機構,對卷料系統進行高精度的張力控制??蓮V泛應用于造紙、印刷、包裝、紡織印染等行業。

TC818可以設置為全自動張力控制器或卷徑張力控制器,當功能選擇[29]“設置為自動張力控制時,TC818為全自動張力控制器,需安裝張力傳感器,組成閉環控制系統。當功能選擇[29]設置為卷徑張力控制時,TC818為卷徑張力控制器,只需安裝接近開關/編碼器對料卷半徑進行測量,控制器根據卷徑進行張力控制。

功能特點

  • 采用 128x96 圖形液晶顯示器,中、英文顯示選擇,操作界面友好。
  • 可選擇全自動張力控制或卷徑張力控制功能。
  • 全數字化設計,無可調電位器,張力標定過程簡單,張力測量精確、穩定、可靠。
  • 可以接收單路/雙路傳感器輸入信號,適應各種張力傳感器作為輸入信號使用:
 ①可選用微位移專用張力傳感器(輸入信號范圍為 200mV ,供電電源 5V )
 ②可選用應變片式張力傳感器(輸入信號范圍為 20mV ,供電電源 10V )
 ③可接 0~2K Ω電阻信號,測量角位移,用于浮輥式張力控制系統。
  • 采用接近開關測量卷徑,可實現錐度張力控制功能。
  • 可選串行通信功能,可選 RS485 或 RS232 通訊接口與 PLC 、 PC 組成集散系統。
  • 采用無超調 PID 算法,保證系統啟/停過程中張力無超調。
  • 具有雙軸切換功能及加減速控制功能。
  • 自動/手動控制方式無擾切換。
  • 參數密碼保護,防止誤修改。
  • 采用適應性極強的開關電源( 92~264V ),保證長期可靠運行。

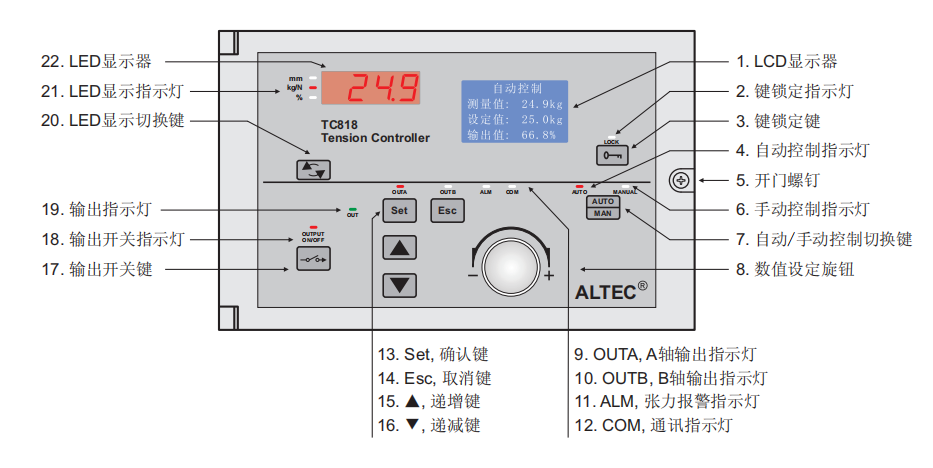

操作界面及操作簡介


1.

  • Set/Esc鍵: 用這兩個鍵可以進行各種菜單的選擇或設定的確認。
  • Set鍵: 進入下級菜單或確認執行。
  • Esc鍵: 返回上級菜單或確認返回。

2、自動/手動切換鍵及指示燈
  • 按此鍵可實現自動控制模式和手動控制模式的雙向無擾切換。
  • 當控制器工作在自動控制模式時,自動控制指示燈AUTO)點亮,可旋轉數值設定旋鈕或按遞增鍵/遞減鍵修改張力設定值,按AUTO/MAN鍵可切換到手動控制模式。
  • 控制器處于停止運行狀態時,AUTO指示燈閃爍。
  • 當控制器工作在手動控制模式時,手動控制指示燈MAN)點亮,可轉數值設定旋或按遞增鍵/遞減鍵直接修改輸出值,按AUTO/MAN鍵可切換到自動控制模式。
  • 當控制器從手動控制模式切換到自動控制模式時,控制器將此時的測量值設置為設定值,實現無擾切換。當張力測量出錯,顯示故障代碼時,控制器將自動切換到手動控制模式,按AUTO/MAN鍵也不能切換到自動控制模式。
3、輸出開關鍵及指示燈
  • 此鍵控制輸出開關,重復按此鍵,輸出則在ON/OFF之間切換。
  • 允許輸出時,OUTPUT ON/OFF指示燈亮;
  • 禁止輸出時,OUTPUT ON/OFF指示燈滅,LED顯示器顯示BFF,輸出值為0.0%。
4、LED顯示切換鍵及指示燈
  • 按此鍵可使LED顯示窗分別顯示張力測量值(kg/N指示燈點亮),輸出值(%指示燈點亮),卷徑大小(mm指示燈點亮)。
5、鍵鎖定鍵
  • 當控制器處于”自動控制"或”手動控制"顯示界面時,此鍵用于鎖定(防止誤操作)或解鎖,鍵鎖定后將使遞增鍵遞減鍵、SetEsc鍵、自動/手動切換鍵、輸出開關鍵和數值設定旋鈕失效。
  • LOCK指示燈亮表示鎖定,LOCK指示燈滅表示未鎖定。
  • 如果功能選擇[29]設置為卷徑張力控制,當處于“密碼輸入“顯示界面,按此鍵將使卷料半徑恢復為初始卷徑R1,如果此時控制方式[30]設置為曲線程序控制,按此鍵可進入“卷徑-輸出”參數設置菜單查看或修改曲線程序
6、OUT : 輸出指示燈
  • 該指示燈為綠色,指示燈的亮度與輸出值大小相關,輸出值越大,指示燈越亮。
  • 當輸出值為零時,OUT指示燈熄滅。
7、OUTA: A軸輸出指示燈
  • 該指示燈為紅色,當A軸輸出時,指示燈亮
8、OUTB:B軸輸出指示燈
  • 該指示燈為紅色,當B軸輸出時,指示燈亮。
9、ALM:張力報整指示燈
  • 該指示燈為紅色,在張力系統運行過程中,根據報警輸出[44]和張力報警值[04]的設置,當滿足報警條件時ZT繼電器動作,產生報警信號。
  • 在系統啟動/停止、軸切過程中不報警。。
10、COM : 通訊指示燈
  • 該指示燈為紅色,TC818接收到上位機發送的有效命令,應答回送數據時COM燈點亮。

自動張力控制

請按以下步驟進行調試:
  1.  確保張力控制器安裝及接線正確后接通電源。
  2. 確保張力傳感器安裝及接線正確,檢查并判斷張力傳感器信號是否正常。
  3. 對張力測量的相關參數進行編程設定
  4. 對張力信號的零點及滿量程進行標定,并確認張力顯示正常,如張力顯示不正常回到步驟。
  5. 通過手動調節、運行對系統進行檢查,確認張力顯示正常,執行機構運轉正常。
  6. 如以上步驟正常,切換到自動控制模式,根據運行情況對PI參數進行調整,確保張力系統平穩運行
